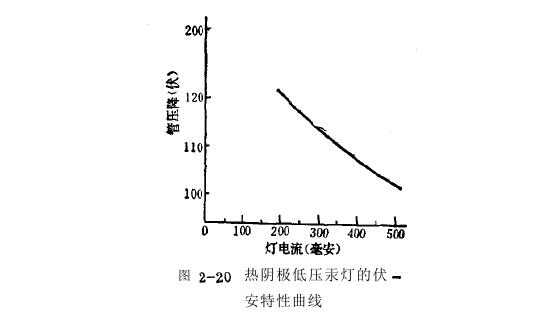

熱陰極低壓汞燈是一種弧光放電燈，弧光放電具有負特性，如圖2-9點以后的曲線，所以電弧壓降將隨著放電電流的增加而下降，一個實測的電弧伏特性。B然對于具有負放電特性的燈，如果沒有限流裝置，則放電

電流要目電弧壓降的下降而不斷上升，最后會使燈電流無限增大，而導致燈的燒毀。所以燈點燃時必領帶有限流裝置。用交流點燃的燈一殷聞電感限流，g電感限流比電阻限流消耗功率少，但電感限流也有缺點，就是一次投資較大和功率因數較小。低壓汞燈鎮流B的設計如下

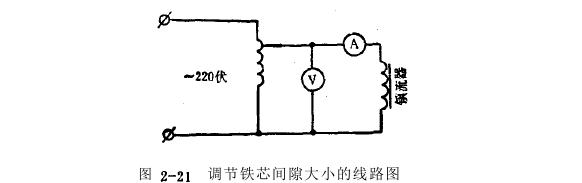

定下來。鐵芯間隙調試的線路如圖2—2臍示。

鐵流器裝配好后，還得要調試它的短路電流大小，線圈短路電流的大小由鐵芯間隙來控制，當調壓器電壓調至鎮流器線圈的壓降時，測量線圈短路電流大小，此時線圈的短路電流大小應當和額定的燈管的工作電流相等，如果短路電流比燈工作電流大時，就需把鐵芯間隙調小，這樣磁阻就減小，增加了線圈的電感量，因而減小線圈短路電流。如果短路電流比燈管額定的工作電流過小時，就需把鐵芯間隙加大，從而使線圈短路電流加大。在完成上述檢查步驟后再把調壓器調，重新檢查線圈短路電流大小，這時的短路電流應該等于燈管的啟動電流，如果短路電流大于燈管啟動電流時，則應把鐵芯間隙調小，否則啟動時線圈短路電流過大會使燈絲過熱，損害燈管壽命。反之如果短路電流小于燈啟動電流時，則應把鐵芯間隙調大，不然啟動時將因線圈短路電流過小而會造成燈絲子熱不夠，陰極溫度偏低，發射不足，從而使陰極位降升高，則造成離子轟擊陰極濺散嚴重，使燈管壽命縮短。在調節啟動電流時調壓器電壓為220伏時，又會使己調好的燈管工作電流發生改變，因此還要重新反復調整鐵芯空氣隙，以便最后同時滿足燈管的啟動和正常工作的要求為止。http://m.hrbxysm.com
